YKK400 YKK630 Нефтехимический трехфазный асинхронный электродвигатель 10 кВ 6 кВ

Ykk400 Ykk630 10 кВ 6 кВ Электродвигатели высокого напряжения для нефтехимической промышленности

Ykk400 Ykk630 10 кВ 6 кВ Электродвигатели высокого напряжения — это новейший продукт, разработанный нашей компанией на основе освоения и внедрения отечественных и зарубежных технологий проектирования и производства. На основе оригинальной серии Y в этой серии продуктов было внесено множество улучшений, инноваций и усовершенствований, чтобы сделать производительность продукта более оптимизированной, структуру более разумной и надежной, а также используются новейшие методы проектирования в процессе проектирования, такие как трехмерные методы проектирования, анализ методом конечных элементов и т. д., его надежность и рациональность достигли нового уровня, и это новое поколение высокопроизводительных трехфазных асинхронных двигателей, обладающее большей конкурентоспособностью. Наша компания подала заявку на патент на полезную модель для этого продукта. Номер патента: ZL022262180.

Конструкция этой серии двигателей характеризуется высокой отправной точкой, высокими требованиями и высокой надежностью. Механическая структура использует высоконадежную структуру, которая была проверена в течение длительного времени в Китае. Система изоляции также использует высокостандартную и высокотребовательную систему для обеспечения изоляционных характеристик двигателя. Длительная эксплуатация без старения, срок службы двигателя значительно увеличен, а параметры производительности превышают подтребования соответствующих национальных стандартов.

[Описание продукта]
Высокоэффективные высоковольтные трехфазные асинхронные двигатели серии YKK отвечают рыночному спросу на двигатели с более высокими уровнями защиты. Во-вторых, продукт обладает высокой универсальностью и стал основным продуктом, который можно использовать для замены оригинальных устаревших двигателей серии JK. Двигатель сварен из всех стальных пластин, имеет разумную структуру, а сверху установлен воздушно-воздушный охладитель с хорошими характеристиками рассеивания тепла. В то же время он использует вакуумную пропитку под давлением VPI, которая обладает отличными изоляционными характеристиками и длительным сроком службы. Двигатель может быть изготовлен как высокоэффективный двигатель, который является ведущим продуктом, продвигаемым страной. Рынок чрезвычайно широк, и он имеет значительные экономические и социальные выгоды.

[Применимые стандарты продукта]
JB/T10315.2-2013(6 кВ), Q/WN.206-2014(10 кВ)
[Условия использования]
1. Применимые места: в помещении или на открытом воздухе, без опасной газовой среды;
2. Температура окружающей среды: -15～+40℃;
3. Высота над уровнем моря: не более 1000 м;
4. Способ установки: IMB3, IMB35
5. Степень защиты: IP44, IP54, IP55;
6. Класс изоляции: F, H.
Конструктивные особенности высоковольтного двигателя YKK

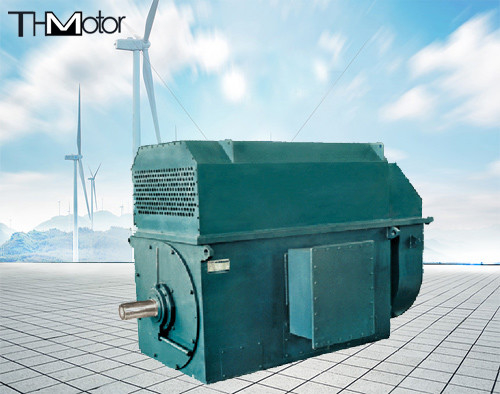

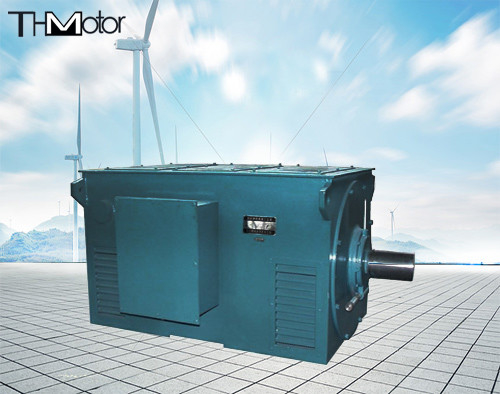

Высоковольтный двигатель YKK имеет коробчатую конструкцию, а рама сварена из стальной пластины, что обеспечивает небольшой вес и хорошую жесткость. Высоковольтные двигатели YKK представляют собой закрытые асинхронные двигатели с короткозамкнутым ротором и воздушно-воздушным охладителем в верхней части двигателя.
Обмотка статора изготовлена из термостойкого изоляционного материала класса F, верхняя часть надежно связана, а высоковольтный двигатель YKK обладает хорошими изоляционными характеристиками и механической прочностью благодаря вакуумной пропитке под давлением.
Ротор высоковольтного двигателя YKK имеет короткозамкнутую конструкцию с надежными литыми алюминиевыми или медными проводниками. Существуют два типа подшипников: роликовые подшипники и подшипники скольжения, которые зависят от скорости и мощности двигателя.
Использование высоковольтного двигателя YKK
Высоковольтные двигатели YKK могут использоваться для привода различного общего машинного оборудования, такого как: компрессоры, насосы, вентиляторы, дробилки, станки для резки, транспортное оборудование и другое механическое оборудование. Он используется в качестве привода на различных промышленных и горнодобывающих предприятиях, таких как шахты, машиностроение и электростанции. При заказе следует указывать воздуходувки, угольные мельницы, прокатные станы, лебедки и т. д., используемые для буксировки.
Стандартная форма высоковольтного двигателя YKK
Напряжение: 6000 В, 50 Гц
Класс защиты: серия YKK — IP44 или IP54
Класс изоляции: F
Рабочая система: S1 (непрерывная)
Метод охлаждения: серия YKK — IC611
Форма установки: IMB3
Способ подключения двигателя: Y (три выходных клеммы в распределительной коробке, распределительная коробка, вид со стороны удлинения главного вала, расположена с правой стороны основания машины)
Условия эксплуатации
Высота над уровнем моря: не более 1000 м
Температура окружающего воздуха: не более 40 ℃ и отсутствие серьезной запыленности, минимальная температура окружающего воздуха составляет -15 ℃ для высоковольтных двигателей YKK с роликовыми подшипниками и 5 ℃ для двигателей с подшипниками скольжения.
В воздухе нет коррозионных и взрывоопасных газов (он также может быть изготовлен в виде двигателя во влажных жарких или высокогорных районах)
