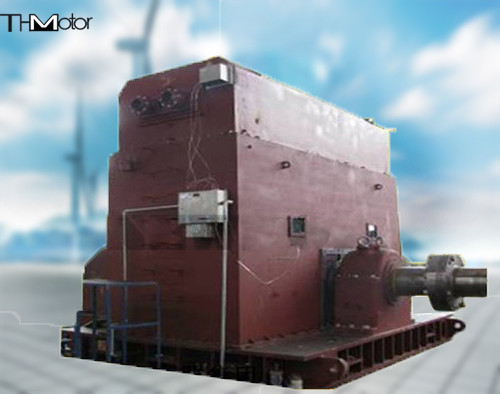

16 полюсов без щетки возбудитель синхронный двигатель IC37 IC81W

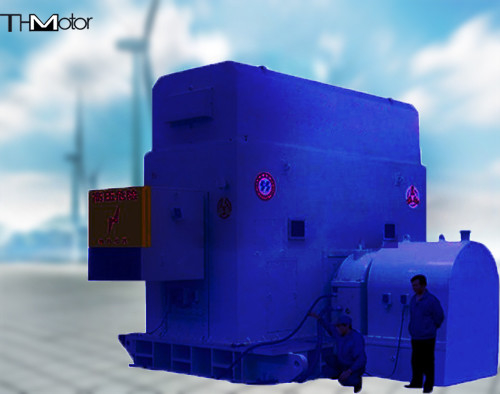

Синхронный двигатель с бесщеточным возбуждением повышенной безопасности типа TAW 5000 кВт, 16 полюсов

Синхронный генератор с бесщеточным возбуждением повышенной безопасности серии TAW объединяет взрывозащищенные технологии, технологии электронной энергетики, технологии автоматического управления и технологии двигателей и был признан компанией Sinopec как «замена импортной продукции». Используется в отечественных и зарубежных нефтехимических компаниях, сталелитейных компаниях, угольно-химических компаниях и т. д., с долей рынка 70%. Вся машина имеет преимущества стабильной работы, высокой эффективности, низкой вибрации, низкого уровня шума и низкого повышения температуры. Она имеет множество разновидностей и полные спецификации для удовлетворения различных потребностей пользователей. Ее технический уровень и показатели производительности являются ведущими в стране. Синхронный генератор с бесщеточным возбуждением повышенной безопасности TAW8800 кВт-20P, используемый на первой в мире установке по прямому сжижению угля мощностью 1 миллион тонн в год для привода поршневого компрессора, имеет самую большую мощность среди аналогичных продуктов и заполняет международный пробел.

Диапазон мощности: 500 кВт — 10000 кВт
Номинальное напряжение: 3300 В, 6000 В, 10000 В;
Взрывозащищенная маркировка: ExeIIT3, ExeIIT2, ExeIIT1;
Номинальная частота: 50 Гц;
Синхронная скорость: 500 375 333 300 250 об/мин
Степень защиты: основной корпус IP44, распределительная коробка IP54;
Способ охлаждения: IC81W (водяное охлаждение) или IC616 (принудительное воздушное охлаждение);
Класс изоляции: класс F; повышение температуры оценивается по классу B;
Способ установки: IM7315;

Взрывозащищенные характеристики двигателя должны соответствовать следующим стандартам:

a) GB 3836.1-2000 Общие требования к взрывозащищенному электрооборудованию, используемому во взрывоопасной среде

b) GB 3836.3-2000 Взрывозащищенное электрооборудование, используемое во взрывоопасной среде. Часть 3: Повышенная безопасность: «e»

c) JB8973-1999 Технические требования к синхронному двигателю с бесщеточным возбуждением повышенной безопасности

d) JB8974-1999 Технические требования к синхронному двигателю с бесщеточным возбуждением повышенной безопасности серии TAW

e) GB755-2000 Вращающиеся двигатели: номинальные характеристики и производительность

Взрывозащищенный символ eIIT3 применим к опасной среде с температурной зоной T3 группы 2, которая склонна к взрыву на заводе.

Диапазон выходной мощности двигателя (1000-9000) кВт, напряжение 6000 В 10000 В, частота 50 Гц, коэффициент мощности cos 0,9 (заранее),

Бесщеточное возбуждение.

Количество полюсов: 16 18 20 с 375 об/мин, 333 об/мин и 300 об/мин соответственно.

При номинальном напряжении гарантированное значение пускового момента составляет 1,6 от номинального момента.
