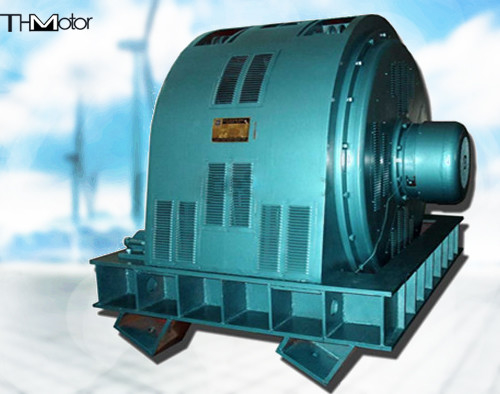

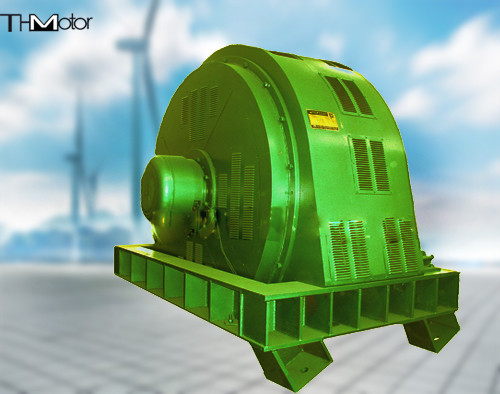

TXZ AC 3-фазный бесщеточный синхронный двигатель

TXZ крупномасштабный AC 3-фазный бесщеточный синхронный двигатель для горнодобывающей промышленности, угольных мельниц, цементной промышленности, большой пусковой момент

Обзор продукта

Синхронный двигатель серии TXZ, основная скорость 250 об/мин, эта серия двигателей устанавливается под углом 30°, в основном используется для дренажных насосных станций, степени защиты в основном IP20, IP21, IP23

Тип конструкции
Метод охлаждения: Двигатель охлаждается по схеме IC81W или IC91W.
Класс защиты: Если внутри основного корпуса синхронного двигателя имеются открытые токоведущие части, класс защиты корпуса - IP54. Если корпус принял меры по защите от пыли для уменьшения количества пыли, все открытые токоведущие части внутри корпуса, за исключением обмоток, изолированы. Тогда степень защиты основного корпуса двигателя может быть IP44.

Способ установки: В соответствии с требованиями к сопряжению компрессора, основная структура и способ установки двигателя могут быть выполнены в IM7311, IM7315, IM7312, IM7317, IM7115 и т. д., среди которых:
a) IM7311—два подшипника, одно цилиндрическое удлинение вала, горизонтальная установка, приподнятые опоры и цельная нижняя плита;
b) IM7315—два подшипника, одно фланцевое удлинение вала, горизонтальная установка, приподнятые опоры и цельная нижняя плита;
c) IM7312—два подшипника, два цилиндрических удлинения вала, горизонтальная установка, приподнятые опоры и цельная нижняя плита;
d) IM7317—два подшипника, один конец - фланцевое удлинение вала, другой конец - цилиндрическое удлинение вала, горизонтальная установка, приподнятые опоры и цельная нижняя плита;
e) IM7115—Один подшипник для конца без удлинения вала (удлиненный конец разделяет один подшипник с нагрузкой), одно фланцевое удлинение вала, горизонтальная установка, приподнятые опоры и цельная нижняя плита.

Двигатели с различными методами охлаждения, уровнями защиты и способами установки также могут быть изготовлены в соответствии с требованиями пользователя.

Общая структура двигателя представляет собой квадратную коробчатую конструкцию, с красивым внешним видом и компактной структурой. Включая статор, ротор, возбудитель переменного тока, вращающийся коммутационный диск, статическое возбуждающее устройство, клеммную коробку, подшипник, охладитель (включая защиту от утечки воды), основание и т. д. Основной двигатель представляет собой независимую полость, возбудитель переменного тока и вращающийся коммутационный диск расположены за пределами подшипника со стороны, не приводящей в движение, а основной двигатель использует систему воздуховодов, которая обменивается с охлаждающим воздухом в задней части основного двигателя через вентиляционные отверстия, оставленные в основании двигателя. тепло. Если двигатель приводится в движение двойным удлинением вала, возбудитель и вращающийся коммутатор могут быть встроены. Возбудитель переменного тока, вращающийся выпрямительный диск и ротор основного двигателя соединены соосно, а провод возбуждения проходит внутри ротора через центральное отверстие вала.
