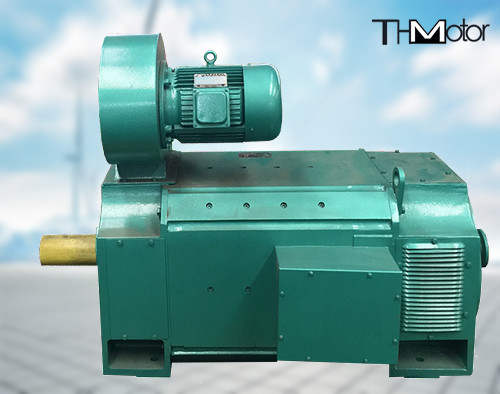

Моторы 1500rpm DC металлургической промышленности вырезывания металла прокатных станов Z4

Моторы DC Z4 для металла прокатных станов металлургической промышленности режа механические инструменты

Обзор продукта

Моторы DC серии Z4 можно широко использовать в различных промышленных секторах как прокатные станы металлургической промышленности, металл режа механические инструменты,

papermaking, крася и сплетя, печатание, цемент, пластиковый машинный оборудование штранг-прессования, сопротивление etc. Для различных спецификаций, ряд тарифа постоянного движения и слабая магнитная верхняя регулировка скорости могут достигнуть 1.0-3.0 раз проектной скорости, и постоянн вращающий момент уменьшает напряжение тока armature и ухудшающаяся регулировка скорости может быть как низка как 20r/min.

Внешние размеры установки этой серии моторов соответствуют международному стандарту IEC72 за исключением осевого размера „b“ между 2 отверстиями ноги.

Представление и технические требования этой серии моторов можно определить в соответствии со стандартом международной электротехнической комиссии, IEC34-1 или западно-германским национальным стандартом DIN57530.

Эта серия моторов принимает полигональную структуру с высоким использованием космоса. Хомут статора прокатанный тип, соответствующий для электропитания выпрямителя тока, и может выдержать условия труда пульсировать настоящее и быстрое настоящее изменение (перемену нагрузки). Поляки установлены с точный располагать и поэтому хорошее коммутированием.

Ранг изоляции мотора f, и надежный процесс структуры и вкрапленности изоляции принят для обеспечения стабилизированного проведения изоляции и хорошего тепловыделения.

Эта серия моторов имеет характеристики небольшого размера, хорошей работы, облегченной, высокой силы выхода, высокой эффективности и высокой надежности, и может состязаться с моторами международного предварительного уровня.

Мотор может работать в течение длительного времени без внешнего приглаживая реактора с трехфазным контролируемым полн электропитанием выпрямителя по мостиковой схеме. Мотор с расклассифицированным напряжением тока 160V приведен в действие однофазным электропитанием моста. В это время, цепь armature необходимо соединиться с реактором для того чтобы подавить пульсируя течение. Значение индуктивности показано в таблице.

2. Введение структуры

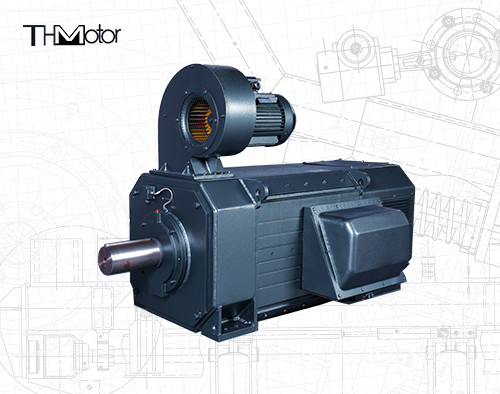

Мотор DC серии Z4 принимает восьмиугольную полно пластинчатую структуру, которая не только имеет высокую норму использования космоса, но также может выдержать изменения машинного тока и быстрой нагрузки настоящие приведенный в действие статическим выпрямителем тока.

Основной охлаждая метод мотора IC06, т.е., внешняя вентиляция со своей собственной воздуходувкой; это может также быть IC17, т.е., вход охлаждающего воздушного потока труба, и выход вытыхание жалюзи; это может также быть IC37, т.е., вход и выход охлаждающего воздушного потока трубы. И много производных форм, как тип само-вентиляции, осевой тип вентилятора, закрытый тип, тип воздуха/воздушного охладителя, etc. видят таблицу 1 для тома охлаждающего воздушного потока, воздушного давления и силы вентиляторного двигателя необходимо для каждого мотора размера рамки. Основной уровень защиты всей серии моторов IP21S.

Положение коробки выхода мотора осмотрено от конца передачи (не конца коммутанта) на правильной стороне рамки (ie передняя коробка). Если потребитель требует, что коробка выхода помещена с другой стороны рамки, то покажите обратную коробку приказывая. Вал мотора по существу одиночное расширение вала, и направление вала смотря на коробку выхода (положительную коробку) левый вал. Если потребности пользователя, его можно также сделать в двойное расширение вала. Основное направление вращения вала осмотрено от конца коммутанта как против часовой стрелки. Вид передачи мотора гибкая муфта. Его можно также использовать в виде передачи с некоторой радиальной силой (передача пояса или шестерни), и позволяемая радиальная сила не должна быть больше чем значение на кривой в B. приложения.

3. Инструкции для приказывать

1. Перед делать заказ заказ, пожалуйста проверите образец продукта для того чтобы определить модельные спецификации и другие данные необходимого продукта, и выберите продукты стандартных технических условий перечисленные в образце как можно больше. Пожалуйста покажите модель мотора, силу, напряжение тока, вращательную скорость, режим возбуждения, напряжение тока возбуждения и структурная форма установки и другие данные в контракте заказа, как Z4-180-31 37KW 440V 1000r/min отдельно возбудили 180V, горизонтальное с ногами или IMB3.
2. Когда особенные требования для продукта, как двойное расширение вала, обратное положение коробки коробки выхода, обратное вращение вала, etc., он должен ясно быть показан в контракте.
3. Если необходимые разнообразия и спецификации не перечислены в этом каталоге, или другие особенные требования, то контракт или пробное согласование продукции должны быть подписаны после переговоров и согласования между обеими партиями.
4. за исключением ключа расширения вала мотора, все аксессуары не включены в объеме поставки. Если потребителям, то аксессуары или запасные части, как щетки, держатели щетки, etc., пожалуйста показывают необходимые аксессуары или запасные части в контракте заранее. Спецификация и количество имени.
5. Если окружающая среда пользы особенная, то для этого нужно быть сделанным во влажный тропический тип, пожалуйста показывает «TH» после первоначальной модели.
