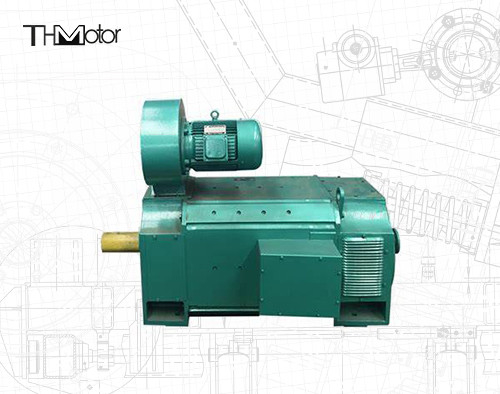

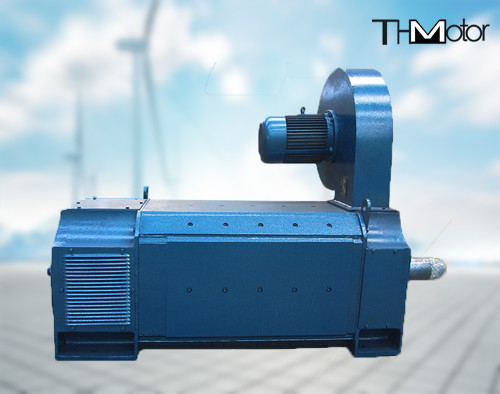

ZSN4 Привод двигателя постоянного тока для цементной вращающейся печи, двигатель постоянного тока IC37 IC81W





Двигатель постоянного тока серии ZSN4 - это новый продукт, разработанный нашей фабрикой на основе двигателя постоянного тока Z4 и в соответствии с условиями работы главного привода роторной печи на цементном заводе.
Эта серия двигателей имеет полигональную структуру с высоким коэффициентом использования пространства. Ярмо статора выполнено по слоистой технологии, что подходит для питания от выпрямителя и может выдерживать условия работы с пульсирующим током и быстрым изменением тока (изменение нагрузки). Класс изоляции двигателя - F, принята надежная конструкция изоляции и процесс пропитки для обеспечения стабильной работы изоляции и хорошего отвода тепла. В соответствии со специфическими условиями работы цементной роторной печи, он разработан и изготовлен таким образом, чтобы пусковой момент двигателя мог достигать 2,5-кратного номинального момента. Ориентируясь на пыльную среду цементного завода, принят метод охлаждения воздуховодом, чтобы обеспечить безопасную и надежную работу двигателя в суровых условиях с большим количеством пыли.
Внешние установочные размеры этой серии двигателей соответствуют международному стандарту IEC72, за исключением осевого размера "B" между двумя нижними угловыми отверстиями.

Характеристики двигателя:
1. Двигатель должен быть рассчитан на работу в следующих условиях:
1.1. Высота над уровнем моря не должна превышать 1000 м.
1.2. Температура охлаждающей среды, входящей в двигатель, не должна превышать 40℃.
1.3. Двигатель находится в режиме непрерывной работы (S1).
1.4. Цепь якоря и возбуждение двигателя питаются от статического источника питания, а также могут питаться от комплекта генератора постоянного тока.
1.5. Для двигателя с вентиляцией и охлаждением воздуховодом объем и давление воздуха должны соответствовать требованиям, указанным в следующей таблице, а воздухозаборник находится на торцевой крышке со стороны, противоположной коллектору двигателя.
Размер рамы Объем воздуха (м3/ч) Статическое давление (Па)
ZSN4-225 2880 1400
ZSN4-250 3000 1400
ZSN4-280 4000 1600
ZSN4-315 4680 1600
ZSN4-355 5200 1600

2. Класс изоляции двигателя - класс F.
3. Номинальное напряжение якоря двигателя составляет 440 В, а также могут быть получены 400 В, 220 В или другие напряжения в соответствии с требованиями пользователя: низкое напряжение якоря - регулирование скорости с постоянным моментом, в условиях непрерывного тока якоря минимальная скорость двигателя может достигать 20 об/мин, номинальный момент все еще может поддерживаться в это время, и скорость стабильна.
4. Номинальное напряжение возбуждения двигателя составляет 180 В, а также могут быть получены другие напряжения возбуждения. Для обеспечения надежной изоляции системы возбуждения при отключении цепи возбуждения параллельно на обоих концах обмотки возбуждения следует подключить разрядный резистор для предотвращения самоиндукционного потенциала. Когда напряжение возбуждения составляет 180-220 В, его значение составляет примерно 7-кратное значение холодного сопротивления обмотки возбуждения. Если напряжение возбуждения составляет 320 ~ 370 В, его значение составляет примерно 5 раз.
5. Значение КПД в таблице технических данных - это КПД при номинальной мощности, номинальном напряжении и номинальной скорости, оно включает потери возбуждения, но не включает мощность, необходимую для вентиляционного устройства.
6. Двигатель ZSN4-225 не имеет компенсационных обмоток, но имеет последовательные обмотки возбуждения.
7. Двигатель снабжен клеммой с маркировкой заземления.
8. Характеристики этой серии двигателей соответствуют требованиям национальных стандартов GB755-87; JB6316-92; IEC34-1.

Номинальная мощность: 40 кВт - 355 кВт
Номинальное напряжение: Нормальное 220 В, 400 В, 440 В, 660 В
Скорость: 750 об/мин / 1000 об/мин / 1500 об/мин
Класс защиты: IP21S
Метод охлаждения: IC01/IC06/IC17/IC37
Класс изоляции: F
