TDG крупномасштабный синхронный двигатель 6kv для сталелитейных заводов

Подробная информация о продукте:

Место происхождения:	КНР
Фирменное наименование:	THMotor
Сертификация:	CE
Номер модели:	TDMK400

Оплата и доставка Условия:

Количество мин заказа:	1 комплект
Цена:	USD 20000-100000
Упаковывая детали:	мореходная упаковка
Время доставки:	70days
Поставка способности:	100SET/YEAR

контакт

Подробное описание продукта

Название продукта:	TDG 7800KW крупномасштабный синхронный двигатель для сталелитейного завода	Диапазон мощности:	400-15000kw
Напряжение:	6KV	Диапазон скорости:	100, 125, 150, 167, 187,5, 200, 250, 300r/min
Поляки:	60, 48, 40, 36, 32, 30, 24, 20	Частота:	50hz, 60hz
Способ охлаждения:	IC01, IC37, IC81W	Ставка ПИ:	IP00, IP20, IP21, IP23, IP44, IP54, IP55
Стандартный:	IEC, GB
Выделить:	TDG крупномасштабный синхронный мотор , Двигатель для доменной печи TDG Blast Blower , Мотор стальной установки 6 кВ

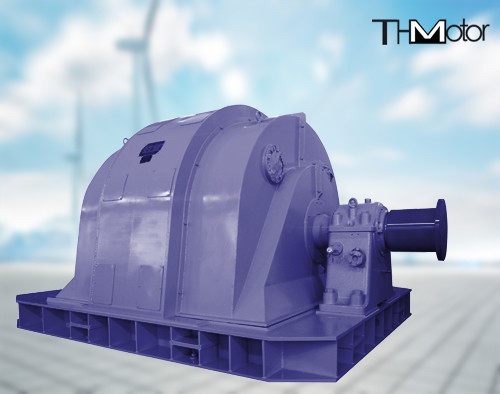

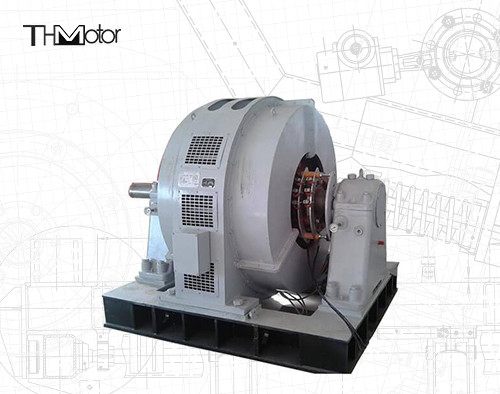

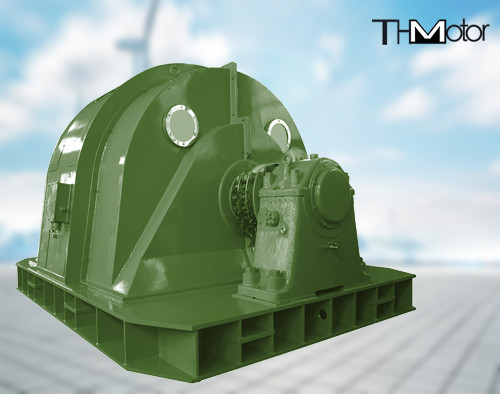

Синхронный двигатель большой мощности TDG 7800 кВт для воздуходувки доменной печи сталелитейного завода

Обзор продукта

Синхронный двигатель серии TDG большой мощности является специальным продуктом, соответствующим вентилятору спекания сталелитейных заводов, может использоваться для питания огромной инерции механической нагрузки, такой как воздуходувка доменной печи и воздушный турбокомпрессор.

Скорость двигателя составляет 1000 об/мин. Продукты с разумной структурой, высоким КПД, потерей крутящего момента, приводом большой инерционной механической нагрузки и небольшой вибрацией, удобной установкой и обслуживанием и другими заметными характеристиками.

Технические требования к электродвигателю, без конкретного технического соглашения, остальные соответствуют национальному стандарту GB755 по характеристикам фиксированных и вращающихся машин и стандартам Международной электротехнической комиссии IEC.

Электрические детали, механические размеры, допуски соответствуют стандарту GB1800-1804 и стандартам международных комитетов ISO.

Асинхронный запуск: при использовании режима запуска необходимо использовать запуск с пониженным напряжением. При запуске убедитесь, что напряжение на клеммах двигателя составляет от 0,6 до 0,7 от номинального напряжения. Двигатель должен соответствовать специальным возбуждающим устройствам, обеспечивать инвестиции в оборудование и шунтировать ток возбуждения, сильно возбуждаемый, когда как минимум в 1,8 раза превышает номинальный ток.

Запуск с преобразованием частоты: когда электрическая мощность превышает 7000 кВт, рекомендуется запуск с преобразованием частоты и соответствие соответствующим частным цифровым возбуждающим устройствам.

Методы охлаждения двигателя для IC91W или IC81W, двигатель с воздушно-водяным охладителем, тип установки IM7311 или IM1001, класс защиты корпуса IP44. Ротор двигателя для выступающей формы, полюс для всей стальной конструкции, высокопрочный болт из легированной стали для полюса и полюса для обеспечения хорошего контакта и

может выдерживать механические напряжения, возникающие во время работы на высокой скорости.

Технические данные синхронного двигателя серии TDG большой мощности (10 кВ)

Спецификации продукта

кВт	А	КПД %	Ist /In	Tm /Tn	Mst /Mn	Tp /Tn	(Jext)кг.м2	В	А	IM
2000	222	96.2	6.5	2.01	1.85	1.4	4250	56	252	7311.01
2750	304	96.7	5.5	1.78	1.6	1.16	6500	59	276	7311.02
3300	364	96.9	5.84	1.75	1.71	1.24	9700	66	268	1001.02
3500	386	97	6.46	1.81	1.89	1.37	10500	69	262	7311.05
3600	397	97	6.28	1.79	1.84	1.33	10300	69	267	7311.05
4000	440	96.5	6.18	1.92	1.66	1.27	10500	78	258	7311.07
4200	462	96.5	5.88	1.87	1.58	1.21	11250	80	266	7311.07
4300	474	96.5	5.74	1.85	1.54	1.18	12500	81	269	7311.07
4600	506	96.5	5.37	1.79	1.44	1.11	14200	84	280	7311.07
5000	549	97.3	6.7	1.96	1.74	1.39	13500	91	268	7311.08
5300	582	97.3	6.33	1.91	1.64	1.31	13500	94	277	7311.08
6600	725	97.4	5.58	1.71	1.54	1.21	16250	109	344	7311.09
6900	758	97.3	5.34	1.68	1.47	1.16	17000	113	356	7311.09
7400	812	97.45	5.80	1.70	1.61	1.26	17000	120	344	7311.11
7800	855	97.5	5.51	1.66	1.52	1.2	/	124	357	7311.11
